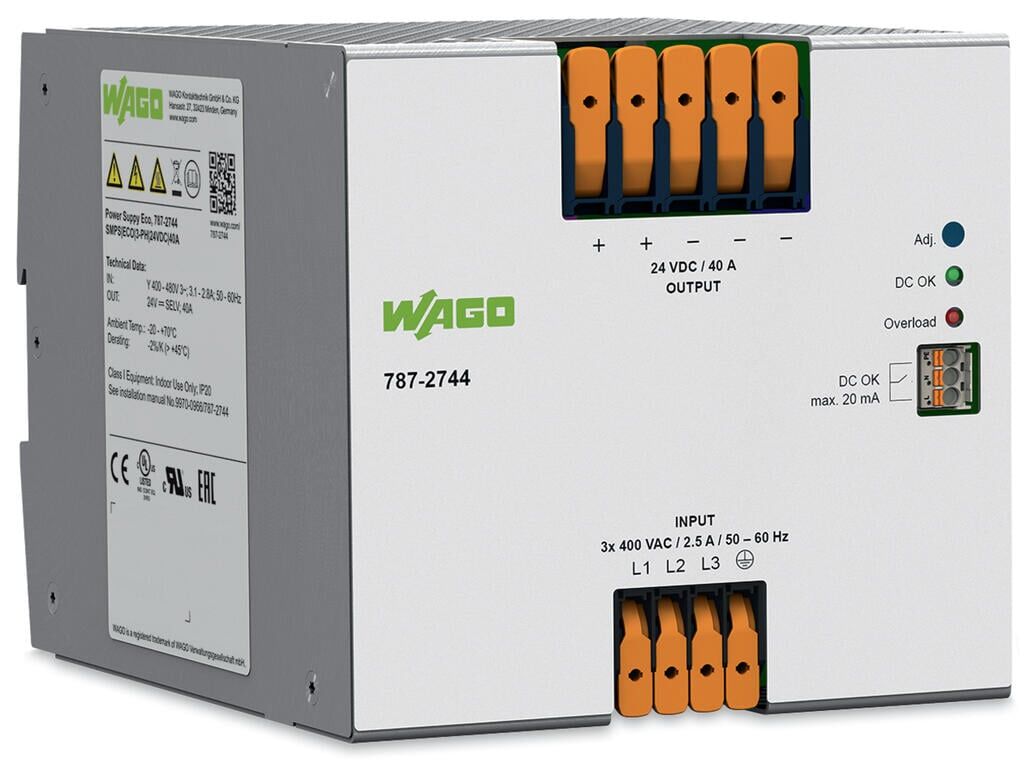

787-2744 3 faz Giriş, AC 325V .575V 24VDC/ 40 A, paralelleme, DC ok kontak

787-2744 3 faz Giriş, AC 325V .575V 24VDC/ 40 A, paralelleme, DC ok kontak

Kategori
WAGO
Marka
WAGO
Stok Kodu
WAGO7872744
Fiyat
781,00 EUR + KDV
*2.136,70 ₺ den başlayan taksitlerle!
%53 İndirimli
20.702,75 ₺
44.048,40 ₺
Ürün Bilgisi
Ürün Bilgisi
Ayrıntılar
Teknik veri
Giriş
Aşamalar 2
3
Nominal giriş gerilimi U i nom (2 <çoklu adımlı /> 3) x AC 400… 480 V
Giriş Gerilimi Aralığı (2 <çoklu adım /> 3) x AC 325… 575 V; DC 560… 700 V
Nominal şebeke frekans aralığı 47 … 63 Hz; 0 Hz
Giriş akımı ben i ≤ 3 x 2,5 A (400 VAC)
Deşarj akımı ≤ 3,5 mA
Ani akım ≤ 30 A (400 VAC)
Güç faktörü ≥ 0,7 (400 VAC)
Güç faktörü düzeltmesi (PFC) Pasif
Şebeke kesintisi bekleme süresi ≥ 10 ms (3 x 400 VAC)
Daha az
Çıktı
Nominal çıkış gerilimi U o nom DC 24 V (SELV)
Çıkış voltaj aralığı DC 22… 28 V (ayarlanabilir)
Fabrika ön ayarı DC 24 V
Nominal çıkış akımı I o nom 40 A (24 VDC)
Nominal çıkış gücü 960 içinde
Ayar doğruluğu ≤ 1 %
Artık dalgalanma ≤ 150 mV (tepeden tepeye)
Aşırı yük davranışı Sabit güç (aşırı yük aralığında: 1.05… 1.4 x I o nom ); kısa devre durumunda kapatma ve otomatik yeniden başlatma
Daha az
Sinyal ve iletişim
Göstergeler 1 x LED DC TAMAM (yeşil)
1 x LED aşırı yükü (kırmızı)
1x sinyal çıkışı DC TAMAM (Bağlantı için PhotoMOS; maks. Yük: 31,2 VDC / 100 mA)
Çalışma göstergesi LED yeşil (Vo)
LED red (overload)

Verim/Güç Kayıpları:
Güç kaybı P v ≤ 6,2 W (400 VAC; nominal yük); ≤ 64,3 W (400 VAC; nominal yük)
Verimlilik 93 %

Sigorta Koruması:
Dahili sigorta 3 x T 6,3 A / 500 VAC
Harici sigorta (gerekli) DC giriş voltajı için harici bir DC sigorta gereklidir
Harici sigorta 3 x devre kesici ≥ 10 A, karakteristik: B veya C
Güvenlik ve koruma:
İzolasyon gerilimi (PRI-SEC) DC 4,242 kV
İzolasyon gerilimi (PRI-GND) DC 2,2 kV
İzolasyon gerilimi (SEC-GND) DC 0,7 kV
İzolasyon gerilimi (SEC-Sinyali) DC 0,7 kV
Koruma sınıfı ben
Koruma sınıfı IP20 (EN 60529 için)
Geri besleme gerilimi ≤ DC 30 V
Aşırı gerilim kategorisi yl
Geçici koruma, birincil Varistör
Kısa devre koruması evet
Yüksüz emniyeti Evet
Paralel çalışma evet
Seri bağlantı Maks. Alan sayısı 2 cihaz
MTBF > 1.300.000 saat (IEC 61709'a göre)
Daha az
Bağlantı verisi
Bağlantı tipi (1) Giriş
Bağlantı teknolojisi CAGE CLAMP ® S
WAGO terminali WAGO 2606 Serisi
Tek damarlı boylar 0,5… 6 mm² / 20… 10 AWG
İnce bükümlü kablolar 0,5… 6 mm² / 20… 10 AWG
Sıyırma uzunluğu 11… 13 mm / 0,43… 0,51 inç
Bağlantı tipi (2) Çıktı
Bağlantı tipi 2 İtmeli CAGE CLAMP ®
WAGO terminal 2 WAGO 2616 Serisi
tek damarlı, bağlanabilir 0,75… 16 mm² / 18… 4 AWG
ince bükümlü, bağlanabilir 0,75… 25 mm² / 18… 4 AWG
Sıyırma uzunluğu 18… 20 mm / 0,71… 0,79 inç
Bağlantı tipi (3) Sinyalleşme
Bağlantı teknolojisi 3 İtmeli CAGE CLAMP ®
WAGO terminal 3 picoMAX ® 3.5 (WAGO 2091 Serisi)
tek damarlı, bağlanabilir 0,2… 1,5 mm² / 24… 14 AWG
ince bükümlü, bağlanabilir 0,2… 1,5 mm² / v… 14 AWG
Sıyırma uzunluğu 8… 9 mm / 0,31… 0,35 inç
Daha az
Geometrik Veriler
Genişlik 140 mm / 5.512 inç
Yükseklik 130 mm / 5.118 inç
DIN-35 rayın üst kenarından itibaren uzunluk 170 mm / 6.693 inç
Mekanik Veri
Montaj tipi DIN 35 ışını
Malzeme Verileri
Ağırlık 2630 g
Çevresel Gereklilikler
Çevreleyen hava (çalışma) sıcaklığı -20… 70 ° C
Çevreleyen hava (depolama) sıcaklığı -40… 85 ° C
Bağıl nem % 10… 95 (yoğunlaşmaya izin verilmez)
Kapasite düşüşü % -2 / K (> 45 ° C)
Kirlilik derecesi 2
İklim kategorisi 3K3 (EN 60721'e göre)
Şok ve titreşim Darbe: 15 g (EN 60068-2-27'ye göre)
Titreşim: 1 g (EN 60068-2-6'ya göre)
Daha az
Uygunluk işareti BU; EAC
Standartlar/spesifikasyonlar EN 61204-3; EN 60950-1; EN 62368-1; cURus 60950-1; cURus 62368-1; cULus 508; CSA C22.2
Ticari Veri
SAP'den ambalaj tipi KUTU
Menşei ülke CN
GTIN 4055143588980
Gümrük Tarife numarası 85044082900
