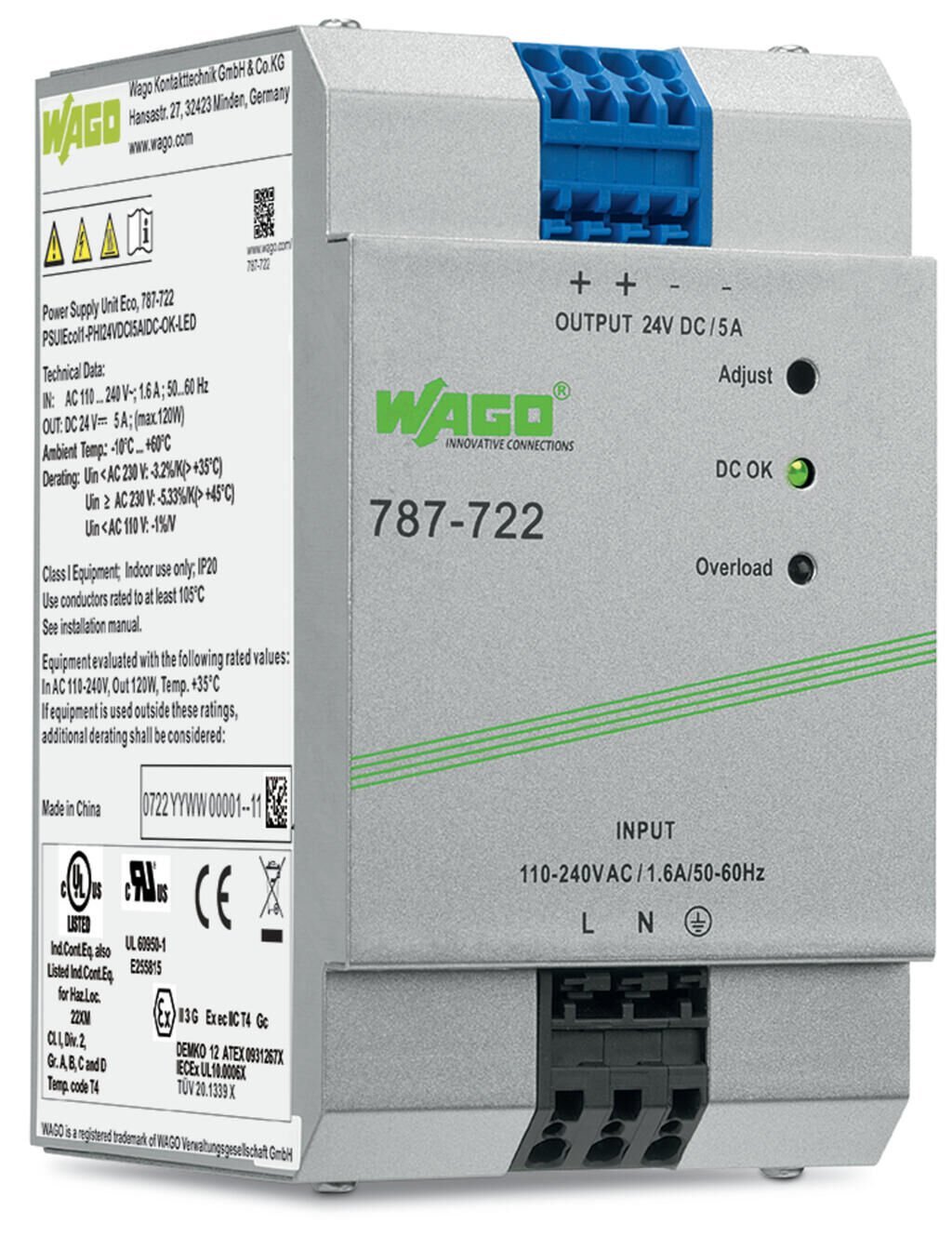

787-722 Giriş AC 90V . 264V Çıkış DC 24V , DC 5 A

787-722 Giriş AC 90V . 264V Çıkış DC 24V , DC 5 A

Kategori
WAGO
Marka
WAGO
Stok Kodu
787-722
Fiyat
181,00 EUR + KDV
*495,19 ₺ den başlayan taksitlerle!
%53 İndirimli
4.797,95 ₺
10.208,40 ₺
Ürün Bilgisi
Ürün Bilgisi
  • Primer anahtarlamalı mod güç kaynağı ünitesi
  • Koruma sınıfı I cihazlar için hazırlandı
  • Yatay monte edildiğinde doğal konveksiyon soğutma
  • Şalt panolarında kullanılmak üzere mahfazalı
  • Paralel çalışma, seri bağlantı mümkün
  • EN 60950-1 / UL 60950'ye uygun elektrik yalıtımlı giriş gerilimi (SELV)
Ayrıntılar
Teknik veri
Giriş
Aşamalar 1
Nominal giriş gerilimi U i nom 1 adet AC 110… 240 V
Giriş Gerilimi Aralığı AC 85 ... 264 V; DC 90 ... 373 V
Nominal şebeke frekans aralığı 47 … 63 Hz; 0 Hz
Giriş akımı ben i ≤ 1 A (230 VAC); ≤ 2 A (115 VAC)
Deşarj akımı ≤ 3,5 mA
Ani akım ≤ 30 A
Güç faktörü ≥ 0,94 (230 VAC); ≥ 0,98 (115 VAC)
Güç faktörü düzeltmesi (PFC) Aktif
Şebeke kesintisi bekleme süresi ≥ 20 ms (230 VAC)

Çıktı
Nominal çıkış gerilimi U o nom DC 24 V (SELV)
Çıkış voltaj aralığı DC 22… 28 V (ayarlanabilir)
Fabrika ön ayarı DC 24 V
Nominal çıkış akımı I o nom 5 A (24 VDC)
Nominal çıkış gücü 120 W.
Ayar doğruluğu ≤ 1 %
Artık dalgalanma ≤ 100 mV (tepeden tepeye)
Aşırı yük davranışı Sabit güç (aşırı yük aralığında: 1,15 … 1,4 x Io); kısa devre durumunda kapanma ve otomatik yeniden başlama

Sinyal ve iletişim
Göstergeler 1 x LED DC tamam (yeşil)
1 x LED aşırı yükü (kırmızı)
Çalışma göstergesi LED yeşil (24 V DC o.k.), LED kırmızı (aşırı yük)
LED red (overload)

Verim/Güç Kayıpları:
Güç kaybı P v ≤ 19,5 W (230 VAC; nominal yük)
Maks. Alan sayısı güç kaybı P v maks. 23,5 W (110 VAC / 24 VDC; 5,5 A)
Verimlilik % 86 (230 VAC)

Sigorta Koruması:
Dahili sigorta F 3,15 A / 250 V
Harici sigorta (gerekli) DC giriş voltajı için harici bir DC sigorta gereklidir
Harici sigorta Devre kesiciler 10 A, 16 A, karakteristik: B veya C
Güvenlik ve koruma:
İzolasyon gerilimi (PRI-SEC) DC 4,242 kV
İzolasyon gerilimi (PRI-GND) DC 2,2 kV
İzolasyon gerilimi (SEC-GND) DC 0,7 kV
Koruma sınıfı ben
Koruma sınıfı IP20 (EN 60529 için)
Geri besleme gerilimi ≤ DC 28 V
Aşırı gerilim kategorisi yl
Geçici koruma, birincil Varistör
Kısa devre koruması evet
Yüksüz emniyeti Evet
Paralel çalışma evet
Seri bağlantı Evet
MTBF 480.000 saat (IEC 61709'a göre)

Bağlantı verisi

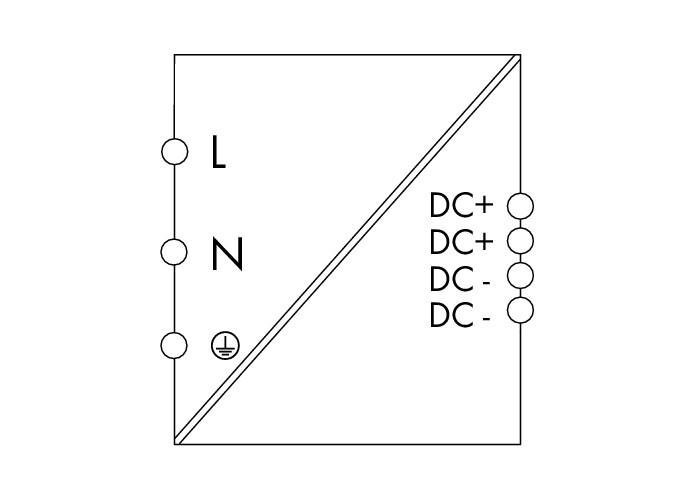

Bağlantı tipi (1) Giriş çıkış
Bağlantı teknolojisi CAGE CLAMP ®
WAGO terminali WAGO 745 Serisi
Tek damarlı boylar 0,08… 4 mm² / 28… 12 AWG
İnce bükümlü kablolar 0,08… 4 mm² / 28… 12 AWG
Sıyırma uzunluğu 8… 9 mm / 0,31… 0,35 inç
Not (iletken kesiti) 12 AWG: THHN, THWN

Geometrik Veriler
Genişlik 75 mm / 2.953 inç
Yükseklik 92 mm / 3.622 inç
DIN-35 rayın üst kenarından itibaren uzunluk 136 mm / 5.354 inç
Mekanik Veri
Montaj tipi DIN 35 ışını
Malzeme Verileri
Yangın yükü 4.8 MJ
Ağırlık 850 g
Çevresel Gereklilikler
Çevreleyen hava (çalışma) sıcaklığı -10… 60 ° C
Çevreleyen hava (depolama) sıcaklığı -25… 85 ° C
Bağıl nem  % 95 (yoğuşmaya izin verilmez)
Kapasite düşüşü -% 5,33 / K (230V AC'de> 45 ° C)
Kirlilik derecesi 2
İklim kategorisi 3K3 (EN 60721'e göre)

Uygunluk işareti BU
Standartlar/spesifikasyonlar EN 62368-1; EN 61204-3; cURus 60950-1; cULus 508; ANSI / ISA 12.12.01 (Sınıf I Böl. 2); ATEX; IEC Ex
Ticari Veri
Ürün grubu 6 (Arayüz Elektroniği)
SAP'den ambalaj tipi KUTU
Menşei ülke CN
GTIN 4045454908188
Gümrük Tarife numarası 85044082900
787-722
