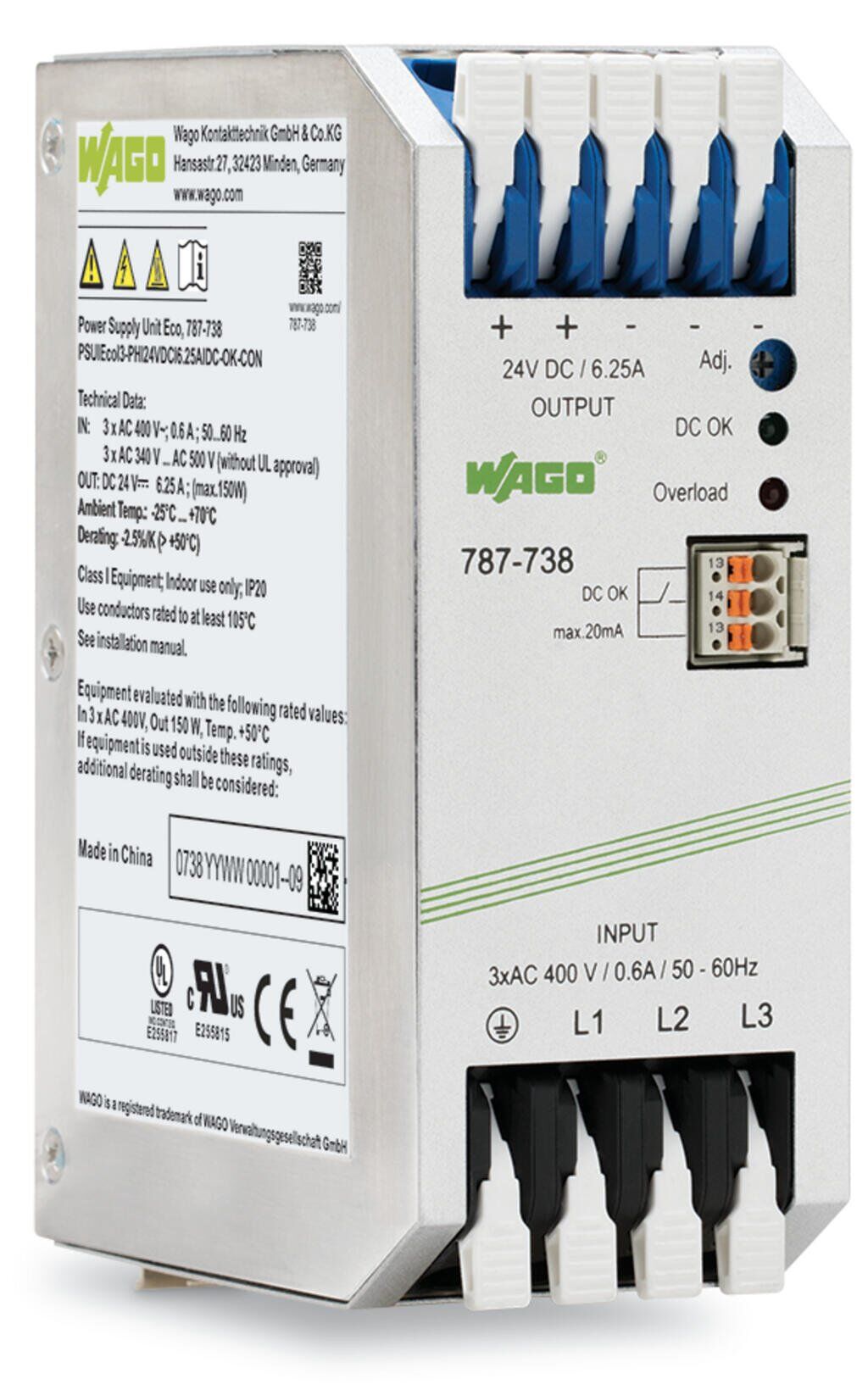

787-738 3 faz Giriş AC 325V .575V, 24 VDC/ 6,25 A, paralelleme, DC ok sinyali

787-738 3 faz Giriş AC 325V .575V, 24 VDC/ 6,25 A, paralelleme, DC ok sinyali

Kategori
WAGO
Marka
WAGO
Stok Kodu
787-738
Fiyat
303,00 EUR + KDV
*828,96 ₺ den başlayan taksitlerle!
%53 İndirimli
8.031,92 ₺
17.089,20 ₺
Ürün Bilgisi
Ürün Bilgisi
Ayrıntılar
Teknik veri
Giriş
Aşamalar 2
3
Nominal giriş gerilimi U i nom (2 <çoklu adım /> 3) x AC 400… 500 V
Giriş Gerilimi Aralığı (2 <çoklu adım /> 3) x AC 360… 575 V; DC 500… 650 V
Nominal şebeke frekans aralığı 47 … 63 Hz; 0 Hz
Giriş akımı ben i ≤ 3 x 0,6 A (400 VAC; 6,25 ADC)
Deşarj akımı ≤ 3,5 mA
Ani akım ≤ 25 A
Güç faktörü ≥ 0,5
Güç faktörü düzeltmesi (PFC) Pasif
Şebeke kesintisi bekleme süresi ≥ 17 ms (3 x 400 VAC)
Daha az
Çıktı
Nominal çıkış gerilimi U o nom DC 24 V (SELV)
Çıkış voltaj aralığı DC 22… 28 V (ayarlanabilir)
Fabrika ön ayarı DC 24 V
Nominal çıkış akımı I o nom 6,25 A (24 VDC)
Nominal çıkış gücü 150 W.
Ayar doğruluğu ≤ 1 %
Artık dalgalanma ≤ 100 mV (tepeden tepeye)
Aşırı yük davranışı Sabit güç (aşırı yük aralığında: 1,15 … 1,4 x Io); kısa devre durumunda kapanma ve otomatik yeniden başlama
Daha az
Sinyal ve iletişim
Göstergeler 1 x LED DC OK (yeşil)
1 x LED aşırı yük (kırmızı)
1 x sinyal çıkışı DC OK (kontak olarak optocoupler; maks. 31,2 V, 20 mA)
Çalışma göstergesi LED yeşil (Vo)
LED red (overload)

Verim/Güç Kayıpları:
Güç kaybı P v ≤ 18,5 W
Maks. Alan sayısı güç kaybı P v maks. 20 watt
Verimlilik 87 %

Sigorta Koruması:
Dahili sigorta 3 adet T 2 A / 250 V
Harici sigorta (gerekli) DC giriş voltajı için harici bir DC sigorta gereklidir
Harici sigorta 3 x devre kesici ≥ 6 A, karakteristik: B veya C
veya motor devre kesicileri
Güvenlik ve koruma:
İzolasyon gerilimi (PRI-SEC) DC 4,242 kV
İzolasyon gerilimi (PRI-GND) DC 2,2 kV
İzolasyon gerilimi (SEC-GND) DC 0,7 kV
İzolasyon gerilimi (SEC-Sinyali) DC 0,7 kV
Koruma sınıfı ben
Koruma sınıfı EN 60529 için IP20
Geri besleme gerilimi ≤ DC 30 V
Aşırı gerilim kategorisi yl
Geçici koruma, birincil Varistör
Kısa devre koruması evet
Yüksüz emniyeti Evet
Paralel çalışma evet
Seri bağlantı Evet
MTBF > 250000 saniye
Daha az
Bağlantı verisi
Bağlantı tipi (1) Giriş çıkış
Bağlantı teknolojisi CAGE CLAMP ® S
WAGO terminali WAGO 2706 Serisi
Tek damarlı boylar 0,5… 6 mm² / 20… 10 AWG
İnce bükümlü kablolar 0,5… 6 mm² / 20… 10 AWG
Sıyırma uzunluğu 11… 12 mm / 0,43… 0,47 inç
Bağlantı tipi (2) Sinyalleşme
Bağlantı tipi 2 İtmeli CAGE CLAMP ®
WAGO terminal 2 picoMAX ® 3 .5, WAGO 2091 Serisi
tek damarlı, bağlanabilir 0,2… 1,5 mm² / 24… 14 AWG
ince bükümlü, bağlanabilir 0,2… 1,5 mm² / 24… 14 AWG
Sıyırma uzunluğu 8… 9 mm / 0,31… 0,35 inç
Daha az
Geometrik Veriler
Genişlik 50 mm / 1.969 inç
Yükseklik 130 mm / 5.118 inç
DIN-35 rayın üst kenarından itibaren uzunluk 92 mm / 3.622 inç
Mekanik Veri
Montaj tipi DIN 35 ışını
Malzeme Verileri
Ağırlık 844 g
Çevresel Gereklilikler
Çevreleyen hava (çalışma) sıcaklığı -25… 70 ° C
Çevreleyen hava (depolama) sıcaklığı -40… 85 ° C
Bağıl nem % 10… 95 (yoğunlaşmaya izin verilmez)
Kapasite düşüşü -% 2,5 / K (> +50 ° C; 400 V AC)
Kirlilik derecesi 2
İklim kategorisi 3K3 (EN 60721'e göre)
Daha az
Uygunluk işareti BU
Standartlar/spesifikasyonlar EN 62368-1; EN 61204-3 (Sınıf A); UL 60950-1; UL 508
Ticari Veri
SAP'den ambalaj tipi KUTU
Menşei ülke CN
GTIN 4050821847861
Gümrük Tarife numarası 85044082900
